Archiving error:  Cannot generate HPGL file

Comment corriger?

1- La première opération consiste à récupérer un fichier HPGL2 du plan par Consult pour vérifier que la mise en page est correcte (vues en dehors du plan, dimension des cadres, cartouche modifié, etc...)

Démarrer Consult et demander un fichier HPGL2 du plan euclid. La procédure est décrite ci-dessous.

(Attention à bien renseigner le numéro euclid (ex: B0011164PL) et non le numéro CDD).

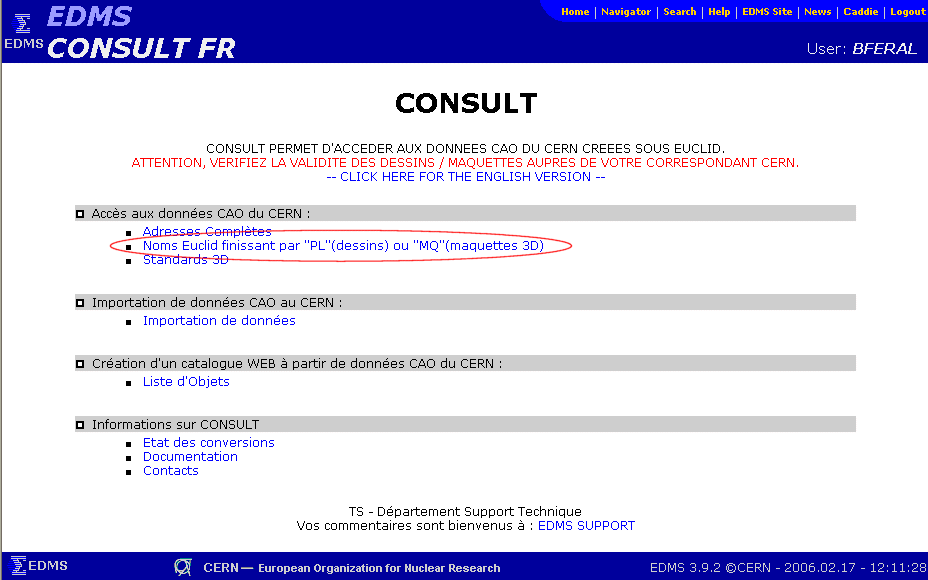

   a- Sélectionner le menu "Noms Euclid finissant par "PL"(dessins) ou "MQ" (maquettes 3D)

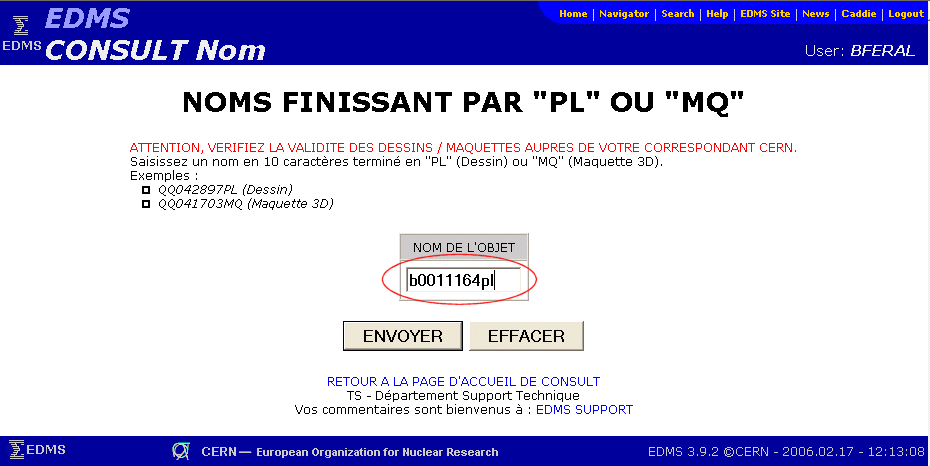

 b- Renseigner le numéro de plan euclid..

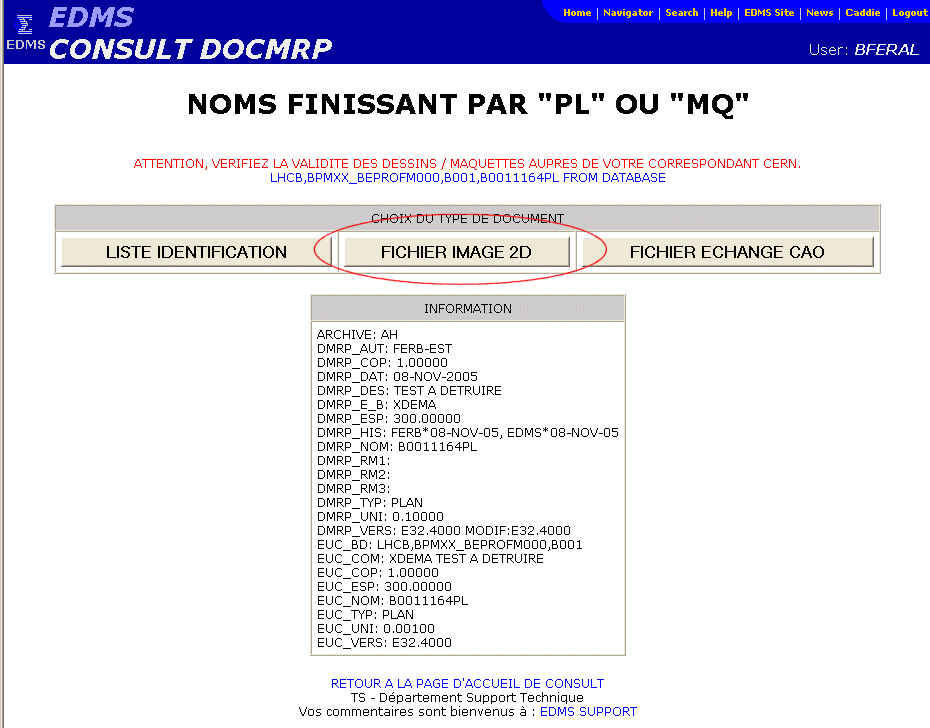

c- Sélectionner "FICHIER IMAGE 2D"

d- Sélectionner le format HPGL2.

e- Attendre le fichier que Consult va envoyer par mail.

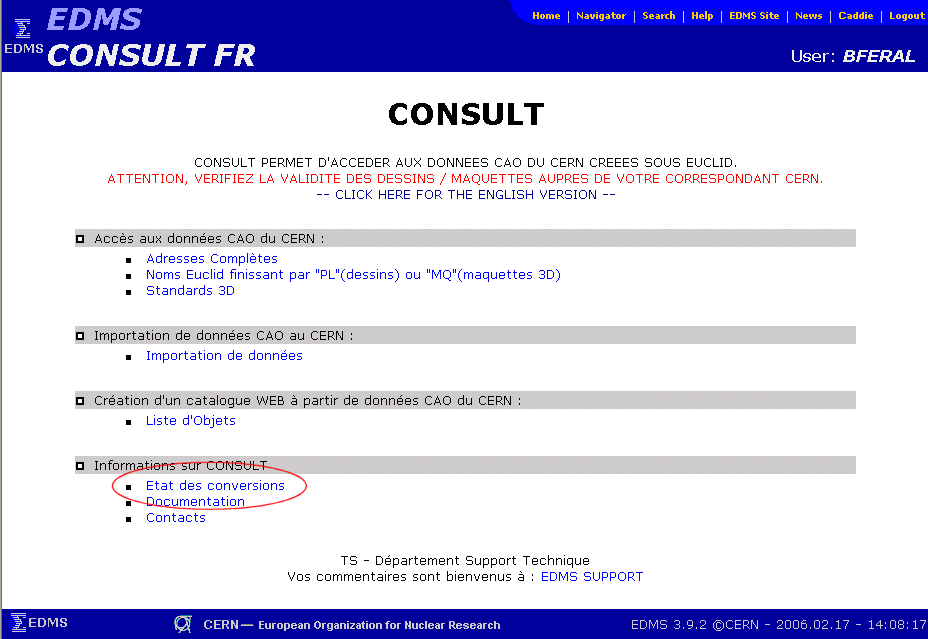

Il est possible de consulter l'état d'avancement depuis la page web. Voir ci-dessous.

A réception du fichier, verifier visuellement que le HPGL2 est correct. En cas d'échec envoyer un requête au support CAO. (http://cad)

2- Intégrer la table de cotation (dimen 22b)

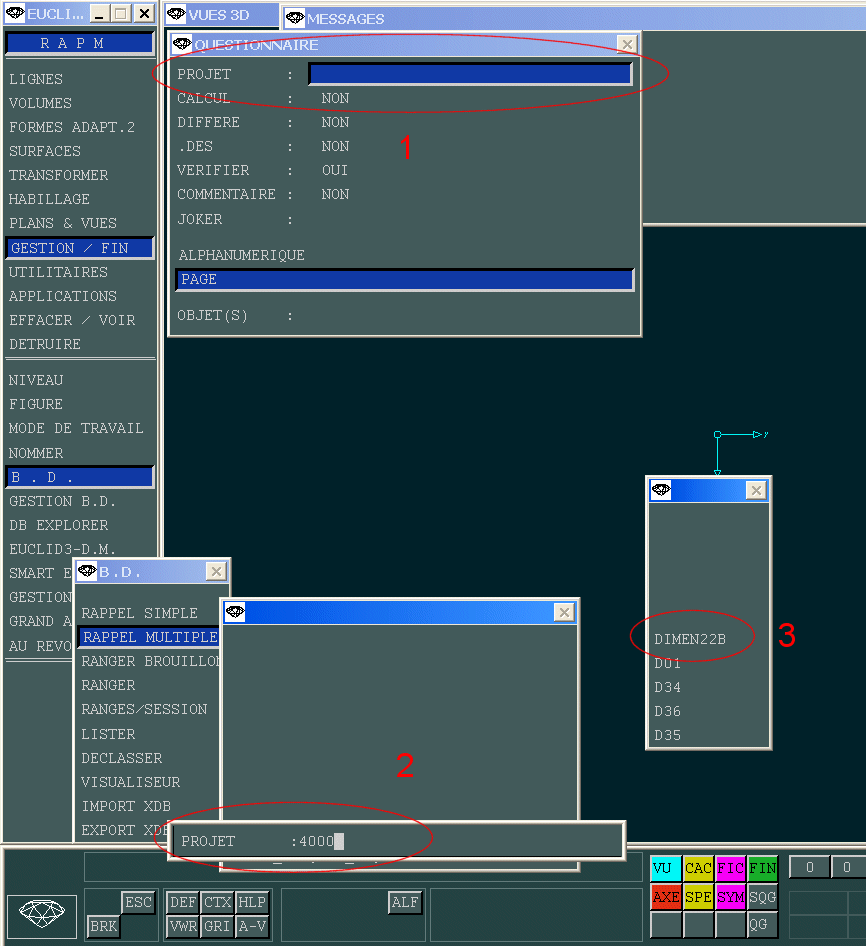

GESTION/FIN --> B.D. --> RAPPEL MULTIPLE
 Sélectionner PROJET et rappeler (passer en mode alphanumérique) le standard "4000"
 Rappeler l'objet nommé dimen22b

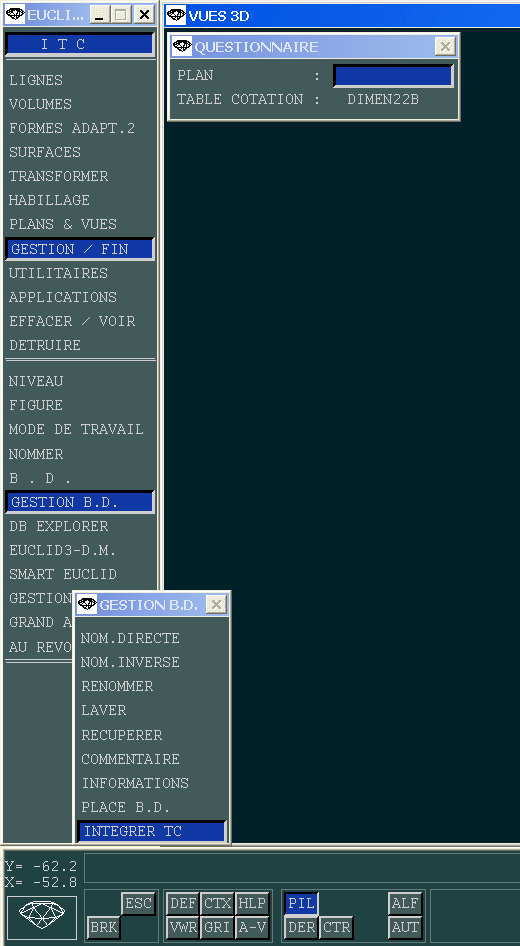

GESTION B.D. --> INTEGRER TC --> sélectionner le plan --> sélectionner DIMEN22B

3- Faire un "reset" de l'erreur d'archivage dans CDD.



4- Si l'archivage échoue de nouveau, contacter le support CAO http://cad.
